在工業生產流程中，電子皮帶秤用于物料輸送中的自動化稱重計量，其精度與穩定性直接影響著成本核算、質量控制乃至貿易結算的準確性。而秤架結構，作為皮帶秤的物理承載核心，其選型是否得當，直接決定了皮帶秤能否在復雜多變的工業現場環境中持續、精準地工作。

一、主流電子皮帶秤秤架結構及特性剖析

1.單托輥直接承重式秤架：

l 結構： 僅有一個稱重托輥直接安裝在稱重傳感器上。

l 優點： 結構最簡單、成本最低、安裝方便。

l 缺點： 受力點單一，對皮帶張力變化極其敏感；精度（通常 0.5%~1.0%）和穩定性較差；難以有效過濾皮帶跑偏、物料偏載等干擾。

l 典型應用： 對精度要求不高的內部過程監控、非關鍵計量點、預算有限、物料價值較低的場合。

2.懸浮式秤架：

l 結構： 整個稱重區域（包含多組托輥）作為一個整體模塊，通過杠桿或直接連接方式，懸浮支撐在多個稱重傳感器上（常見 2-4 個）。杠桿結構有助于平衡皮帶張力。

l 優點： 精度較高（通常 0.25%~0.5%），穩定性好；能有效克服部分皮帶張力變化、跑偏及物料偏載的影響；結構相對穩固。

l 缺點： 結構比單托輥復雜，成本和安裝要求略高；對安裝基礎和找平要求較高。

l 主流類型： 雙杠桿多托輥、單杠桿多托輥（如 ICS-14, ICS-17）、無杠桿多托輥（如 ICS-30）。托輥組數越多（常見 2-4 組），計量段越長，精度和穩定性通常越好，對皮帶波動的濾波效果越佳。

l 典型應用： 適用于絕大多數中等精度要求的工業場合，是應用最為廣泛的秤架結構，如煤炭、電力、建材、化工、糧食等行業的原料、產品計量。

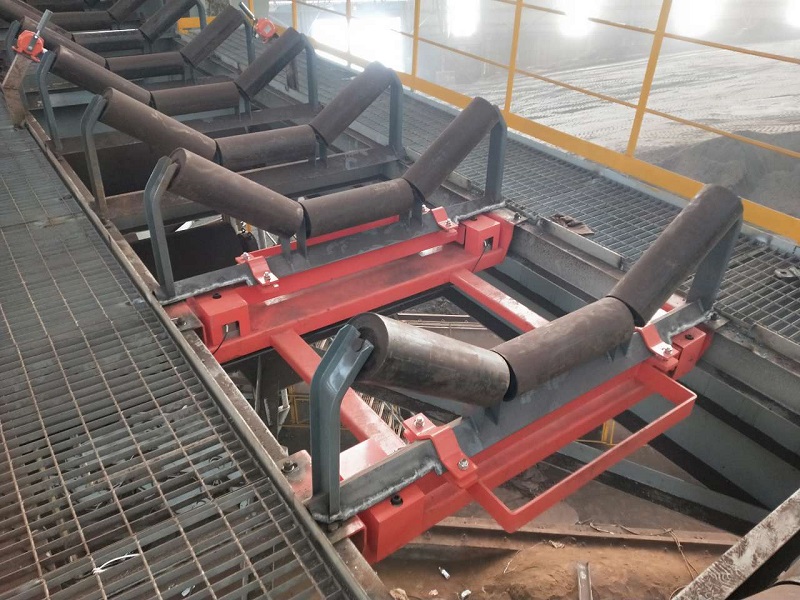

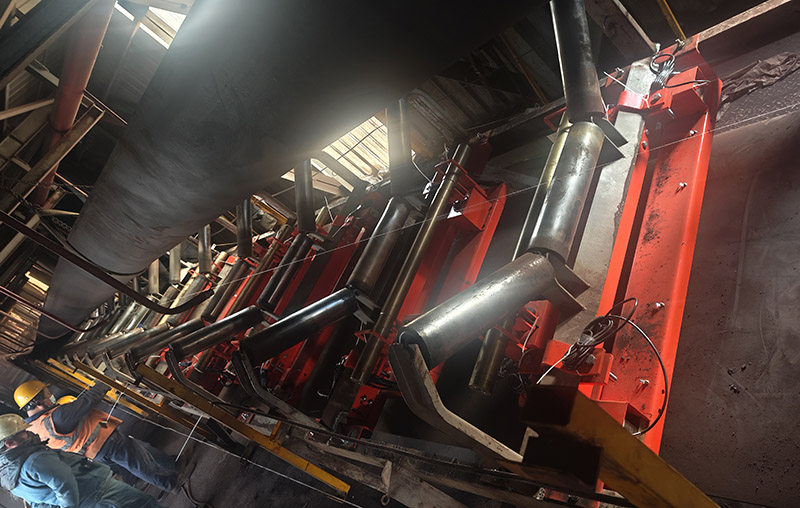

3.全懸浮式秤架：

l 結構： 將懸浮式秤架的理念推向極致，計量段更長（托輥組數更多，如 4-8 組甚至更多），且整個秤架作為一個剛性整體，通常通過 4 個（或更多）高精度傳感器直接支撐，完全懸浮。

l 優點： 精度最高（可達 0.2%~0.25% 甚至更高），穩定性極佳；超長的計量段提供了卓越的濾波效果，能最大程度抵抗皮帶張力變化、跑偏、物料偏載、振動等干擾；結構剛性極強。部分高端型號采用矩形鋼管整體焊接或精密鑄鋼。

l 缺點： 結構最復雜，成本最高；對安裝基礎和施工精度要求極為嚴格；重量和體積較大。

l 典型應用： 高精度貿易結算（如港口裝船、進出口計量）、對成本極其敏感的關鍵工藝控制點、要求最高計量可靠性的場合。

二、選型關鍵步驟與實用建議

1.明確定義需求： 精度目標、物料種類、流量范圍、皮帶機參數（帶寬、傾角、速度）、首要用途（貿易？控制？監控？）。

2.深入現場勘查： 實地測量安裝空間（長寬高限制）、觀察皮帶運行狀態（張力、跑偏、振動）、評估環境條件（溫濕度、粉塵、水汽、腐蝕）。

3.精準匹配工況：

l 面對高精度貿易結算且環境嚴苛？全懸浮式特別是組合式全懸浮秤架通常是優先選擇。

l 在空間緊湊的改造項目中控制給料？單托輥秤架優勢顯著，若果要求精度較高，可選擇單托輥組合式結構。

l 針對通用工業場景的中等精度需求？懸浮式秤架（雙/多托輥）是經濟可靠的方案。

l 內部流量監控且預算有限？單托輥秤架可作為考量起點。

4.注重細節與品質：

l 材質與防護： 針對磨蝕、腐蝕、沖擊等工況，確保秤架材質（如碳鋼、不銹鋼）和表面處理（如鍍鋅、噴涂）滿足要求。傳感器和儀表防護等級（IP65或以上）需匹配環境。

l 安裝基礎： 尤其是懸浮式和全懸浮式秤架，穩固、水平、剛性的安裝基礎是精度的根本保障。務必嚴格遵循廠家安裝規范。

l 制造商信譽與服務： 選擇技術實力強、經驗豐富、能提供專業現場支持（安裝指導、調試、校準、培訓）及可靠售后服務的供應商。

l 全系統考量： 秤架需與稱重傳感器、測速傳感器、積算器儀表協調工作。確保系統整體兼容性和性能最優。

為電子皮帶秤選擇合適的秤架結構，絕非簡單的規格參數對照，而是一場與復雜工況的深度對話。深刻理解不同結構的核心原理、優勢局限，并結合物料特質、現場環境、精度要求及維護成本綜合研判，才能將設備性能發揮到最優狀態。忽略工況適配性，再昂貴的設備也難以保障計量精度。
