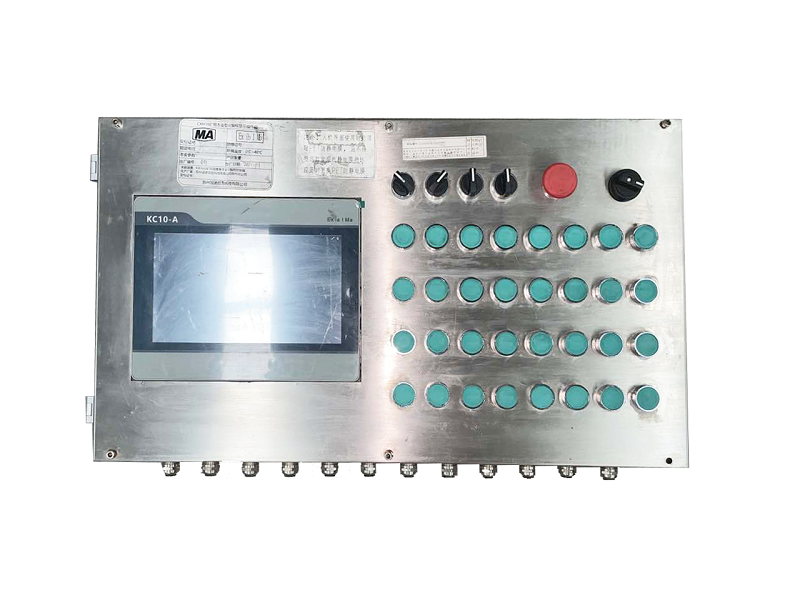

在煤礦智能化浪潮席卷的今天，曾經依賴簡單按鈕與零星指示燈的井下設備操作方式日益顯得捉襟見肘。復雜的工藝流程呼喚直觀、智能且絕對安全的操作裝置——這便是礦用本安型可編程顯示操作箱誕生的深層背景。作為井下控制系統的重要操作控制裝置，它憑借獨特的設計與應用優勢，改變著礦山作業的面貌與操作方式。

核心功能：安全、交互、智能三位一體

1.本質安全基石：

（1）能量嚴格受限： 設備內部電路設計遵循“本安”原則，通過多重限流、限壓保護回路，確保即使發生故障，產生的電火花或熱效應能量也遠低于井下可燃?xì)怏w（甲烷、煤塵）的最小點燃閾值，從根源上杜絕引爆風險。

（2）防爆認證保障： 嚴格通過國家煤安認證（MA標志），符合GB3836系列標準要求，具備Ex ib I Mb等高等級防爆標志（依據GB3836），是進入井下危險區域的硬性通行證。

（3）堅固防護設計： 高防護等級（IP65以上）外殼抵御粉塵、水汽、腐蝕性氣體侵襲；抗沖擊、抗振動設計適應惡劣工況下的穩定運行。工業級寬溫設計確保嚴寒酷暑下的可靠顯示與操作。

2.信息交互核心：

（1）高可視性顯示： 高亮度10.1寸彩色本安觸摸液晶顯示屏，顯示清晰，操作方便；支持顯示各輸入輸出信號的狀態。

（2）靈活輸入操作： 集成按鍵、旋鈕或觸摸屏，提供指令輸入、參數設定、模式切換、報警確認等操作入口。

（3）豐富通訊互聯： 支持主流工業現場總線（如CAN、RS485、EtherNet/IP等）及高速以太網接口，無縫接入PLC、DCS、智能傳感器及上位監控系統。

3.可編程智能核心：

（1）邏輯控制中樞： 內置強大處理器，支持多種編程語言（梯形圖LD、功能塊圖FBD等），允許用戶直接在操作箱上開發、部署本地控制邏輯，實現小型設備的獨立控制或大型系統的本地化決策。

（2）參數動態配置： 通過顯示屏界面，操作或維護人員可便捷地設定、修改設備運行參數，極大提升調試與優化的靈活性。

（3）智能報警處理： 實時監測采集的數據，可編程設定多級報警條件（閾值、速率變化、邏輯組合）。一旦觸發，立即以醒目顏色（如紅色閃爍）、文字提示及聲音（可選）報警，并記錄事件信息（時間、報警點、數值）供查詢分析。

應用場景：賦能井下關鍵操作控制環節

1.井下排水系統自動化

在煤礦中央水泵房，操作箱可聯動水位傳感器、壓力變送器，實現排水泵的智能啟停：

l 自動模式：當水位升至高位 閾值時，自動啟動主排水泵；水位降至低位閾值時，延時停止水泵；

l 故障保護：若電機溫度超限或真空度不足，立即切斷電源并觸發聲光報警；

l 無人值守：通過光纖將數據上傳至地面監控中心，實現遠程巡檢與故障診斷。

2.皮帶運輸系統智能化

操作箱可集成于皮帶機控制系統，實現多級保護與協同控制：

l 運行保護：通過速度傳感器檢測皮帶打滑、堆煤，通過拉繩開關實現緊急停機；

l 節能控制：根據煤流量動態調整皮帶運行速度，降低空載能耗；

l 支持就地啟停、閉鎖、模式選擇。

3.掘進工作面集成控制

在綜掘工作面，操作箱可作為集控中心，聯動掘進機、刮板輸送機、除塵風機等設備：

l 一鍵啟停：通過預設邏輯程序，實現多設備順序啟動/停止，減少人工操作時間；

l 環境監測：集成瓦斯傳感器、粉塵傳感器，當氣體濃度超限時自動切斷電源并啟動通風設備。

礦用本安型可編程顯示操作箱是現代煤礦工業生產中不可或缺的設備，通過本質安全設計、多模態數據交互與可視化編程能力，不僅顯著提升了生產安全性，更推動了煤礦從“人工干預”向“自主運行”的跨越。
